iPECS eMG80


Компоненты системы



Дополнительные интерфейсные платы

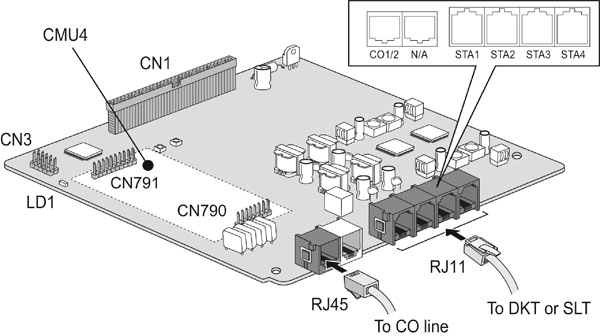

Интерфейсная плата CH204 имеет два порта аналоговых соединительных линий и четыре гибридных порта (цифровых системных телефонов и SLT-телефонов). Плата CH204 может быть установлена в разъем CN1 системного блока KSU или EKSU. Для обеспечения функций тарификации вызовов на интерфейсной плате CH204 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.

Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.

CH204

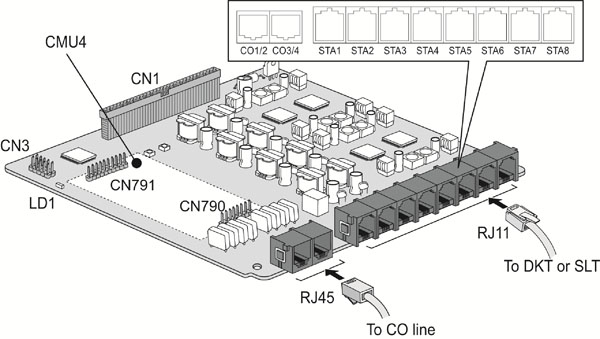

Интерфейсная плата CH408 имеет четыре порта аналоговых соединительных линий и восемь гибридных портов (цифровых системных телефонов и SLT-телефонов). Плата CH204 может быть установлена в разъем CN1 системного блока KSU или EKSU. Для обеспечения функций тарификации вызовов на интерфейсной плате CH408 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791, как показано ниже на рисунке.

Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.

CH408

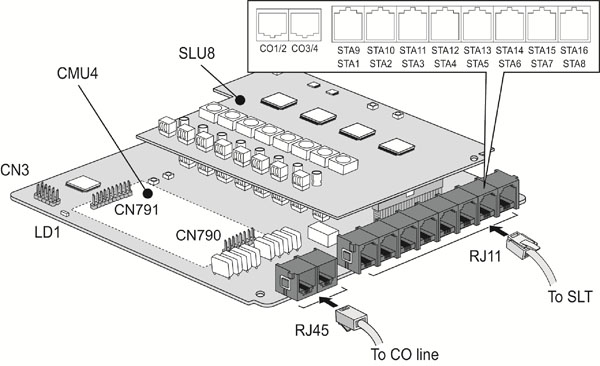

Интерфейсная плата CS416 имеет четыре порта аналоговых соединительных линий и 16 портов SLT-телефонов (из них 8 портов обеспечиваются дочерней платой SLU8, уже установленной на заводе-изготовителе). Интерфейсная плата CS416 может быть установлена в разъем CN1 системного блока KSU или EKSU. Кроме того, для обеспечения функций тарификации вызовов на интерфейсной плате CS416 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791, как показано ниже на рисунке.

Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы. Обратите внимание, что интерфейсная плата CS416 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.

CS416

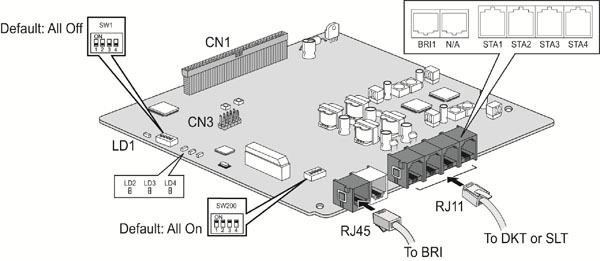

Интерфейсная плата BH104 плата имеет один порт интерфейса базового доступа ISDN BRI (2B+D) и четыре гибридных порта (цифровых системных телефонов (DKT) и SLT-телефонов). Интерфейсная плата, как показано на рисунке, может быть установлена в разъем CN1 только в основном системном блоке KSU. Интерфейсная плата BH104 не имеет дополнительных модулей.

Многосекционные DIP-переключатели служат для установки режимов работы платы (S- или T-интерфейс) и согласования оконечной нагрузки линии (termination).

Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.

BH104

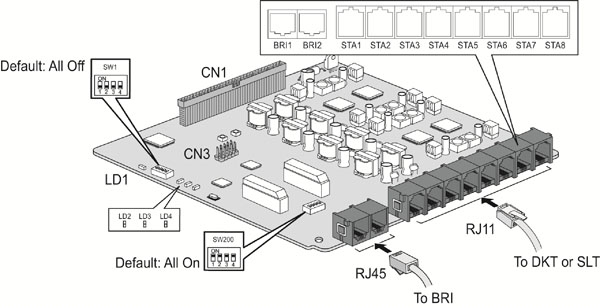

Интерфейсная плата BH208 плата имеет два порта интерфейса базового доступа ISDN BRI (2B+D) и восемь гибридных портов (цифровых системных телефонов (DKT) и SLT-телефонов). Интерфейсная плата, как показано на рисунке, может быть установлена в разъем CN1 только в основном системном блоке KSU. Интерфейсная плата BH208 не имеет дополнительных модулей.

Многосекционные DIP-переключатели служат для установки режимов работы платы (S- или T-интерфейс) и согласования оконечной нагрузки линии (termination).

Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.

BH208

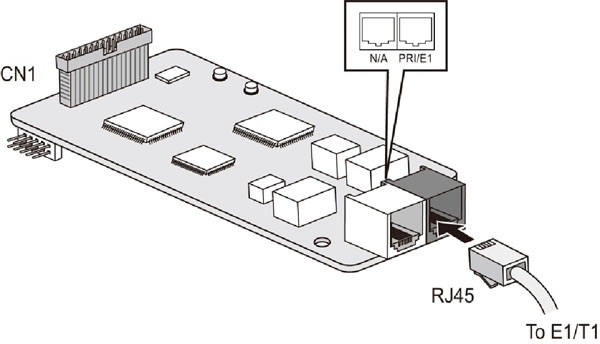

Плата интерфейсов ISDN PRIU обеспечивает стандартный интерфейс ISDN PRI или E1. Плата PRIU, показанная на рисунке, может быть установлена только в разъем CN2 материнских плат MBUI или MBUID. Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823. Плата PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц. Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы).

Плата PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии. Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы. Интерфейсная плата PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства).

Плата PRIU в режиме E1 поддерживает импульсный набор, тональный набор (DTMF) и сигнализацию MFC-R2 (на основе Рекомендации ITU-T Q.440-480).

Двухсекционный DIP-переключатель определяет тип схемы интерфейса: PRI или E1. Назначение режима TE или NT производится при программировании системы.

PRIU

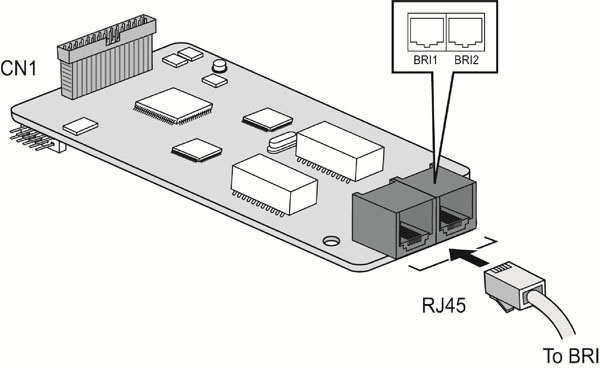

Плата интерфейсов ISDN BRIU2 имеет два порта интерфейса базового доступа BRI (2B+D). Плата, показанная на рисунке, может быть установлена только в разъем CN2 материнской платы MBUI или MBUID.

Двухсекционные DIP-переключатели служат для установки режимов работы платы (S- или T-интерфейс) и согласования оконечной нагрузки линии (termination).

BRIU2

Плата интерфейса гибридных портов HYB8, показанная на рисунке 4.7.8 1 , имеет 8 гибридных портов (порты цифровых системных телефонов или SLT-телефонов). Плата может быть установлена в разъем CN1 системного блока KSU или EKSU для расширения количества абонентских портов в системе. Интерфейсная плата HYB8 не имеет дополнительных модулей расширения.

Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.

HYB8

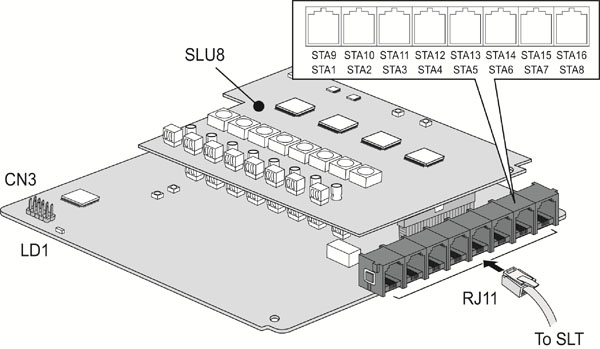

Плата интерфейсов однолинейных аналоговых терминалов (SLT) SLB16, показанная на рисунке, имеет 16 портов SLT-телефонов. Обратите внимание, что 8 из 16 портов SLT предоставляются дочерней платой SLU8, которая уже установлена на заводе-изготовителе. Плата может быть установлена в разъем CN1 системного блока KSU или EKSU для увеличения количества абонентских портов аналоговых SLT-телефонов. Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.

Обратите внимание, что интерфейсная плата SLB16 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.

SLB16

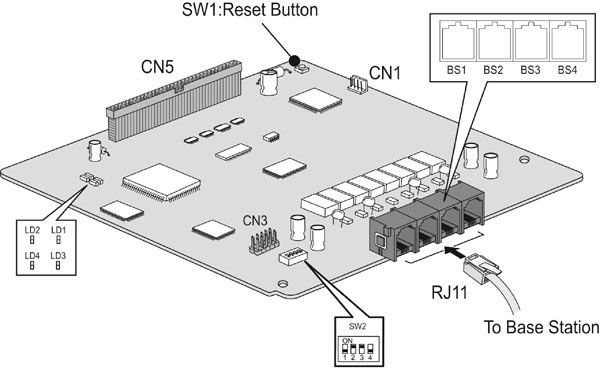

Плата интерфейса беспроводных терминалов DECT WTIB4, показанная на рисунке 4.7.10 1, имеет четыре порта интерфейса многоканальных базовых станций DECT iPECS GDC-600BE. В системе iPECS eMG80 может быть установлена только одна интерфейсная плата WTIB4. Поскольку доступ к плате WTIB4 может потребоваться в процессе развертывания базовых станций, рекомендуется устанавливать плату WTIB4 второй по счету на разъеме CN1 системного блока KSU.

Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.

WTIB4

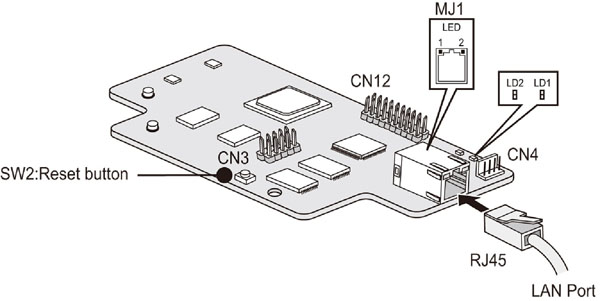

Модуль расширения каналов VoIP и голосовой почты VVMU (VoIP and Voice Mail expansion Unit), показанный на рисунке 4.8.1 1 ниже, увеличивает количество VoIP каналов, доступных в системе, увеличивает количество каналов голосовой почты и расширяет объем памяти для хранения сообщений голосовой почты. Кроме того, модуль VVMU имеет порт локальной сети LAN, обеспечивает интерфейс IP-телефонии для каналов модуля и для программных приложений, которые могут быть подключены к системе iPECS eMG80. Модуль расширения каналов VoIP и голосовой почты VVMU устанавливается в разъем CN3 материнской платы системного блока KSU

VVMU

Модуль расширения памяти MEMU (Memory expansion Module Unit) имеет NAND Flash-память и используется в системе iPECS eMG80 для увеличения объема памяти голосовой почты на 15 часов. Память голосовой почты является энергонезависимой, как расположенная на плате MBU, так и на модулях VVMU и MEMU, поэтому любые сообщения голосовой почты сохраняются при отказе питания системы iPECS eMG80, при условии, что переключатель SW1-2 на материнской плате MBU установлен в положение OFF (Запрет инициализации системной базы данных). Модуль расширения памяти MEMU устанавливается в разъем CN15 материнской платы MBU системного блока KSU.

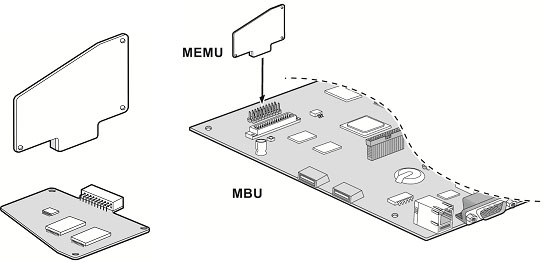

Как показано на рисунке ниже, модуль MEMU имеет один коннектор для монтажа на разъем CN15 материнской платы системного блока KSU. Модуль расширения памяти MEMU не имеет других разъемов, индикаторов и переключателей.

MEMU

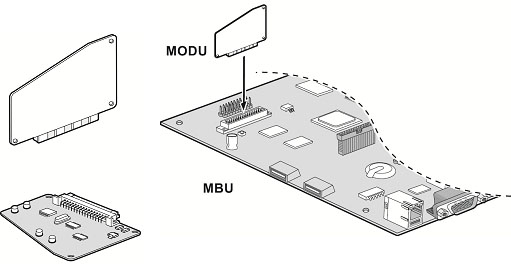

Модуль последовательного интерфейса модема MODU (Modem Function Unit), который показан на рисунке ниже, предоставляет интерфейс аналогового модема, поддерживающий протоколы Bell, ITU-T, V.34, V.32BIS и V.90 на скоростях передачи от 300 бит/с до 33 Кбит/с с автоматическим согласованием скорости передачи. Модуль MODU имеет один коннектор для установки в разъем CN4 материнской платы системного блока KSU. Модуль модема MODU не имеет других разъемов, индикаторов и переключателей.

MODU
